電磁流量計電氣接線要求
為保證出線套的密封可靠，接線時應采用圓截面電纜。
1、接線要求
所有接線應在切斷供電電源后進行。
在確認電纜型號后，按規定進行接線，接線應正確、牢靠。
按正確程序?qū)㈦娎|穿進出線套：*先松開出線套壓緊螺母，拿掉堵板。依次給電纜套上壓緊螺母、橡膠圈，再將電纜穿出線套。接線完成后理順電纜，并旋緊壓緊螺母使橡膠圈緊壓電纜。
電纜剝線時，注意不要損傷應予保留的絕緣層。對流量信號芯線，只要可以接線，就盡量少剝屏蔽層。對STT3200電纜，兩同軸電纜的內層屏蔽泄漏線絞合后，應套上絕緣套管，然后再接至SGND端。對黑色半導體層應從根部切除，以免影響其他接線。
2、電纜
傳感器與轉換器之間的電纜長度與流體電導率和現場電氣干擾等因素有關，電纜長度可用以下公式估算：
L≤σ×4
式中： L-電纜長度
σ-流體電導率（µS/㎝）
但電纜一般不得超過100 m。為保證測量精度和防止干擾，要求轉換器盡量靠近傳感器安裝。
勵磁電流線
勵磁電流線可采用二芯絕緣橡皮軟電纜線,建議型號為YHZ-2×1㎜2或RVVP2×32/0.2。
勵磁電流線的長度與信號電纜長度一致。當使用STT3200專用電纜時，勵磁電纜與信號電纜合并為一根。
流量信號線
分體型轉換器與傳感器配套使用時，對被測流體電導率大于50µS/㎝的情況，流量信號傳輸電纜可以使用型號為RVVP2×32/0.2的聚氯乙烯護套金屬網屏蔽信號電纜。使用長度應不大于100 m。信號線與傳感器配套出廠。信號線的處理可按圖3-4進行。
本轉換器提供有等電位激勵屏蔽信號輸出電壓，以降低電纜傳輸?shù)姆植茧娙輰α髁啃盘枩y量的影響。當被測電導率小于50µS/㎝或長距離傳輸時，可使用具有等電位屏蔽的雙芯雙重屏蔽信號電纜。例如STT3200專用電纜或BTS型三重屏蔽信號電纜。
3、電源線
電磁流量計電源線可采用二芯絕緣橡皮軟電纜線，建議型號為YHZ-2×1mm2。
對于交流供電轉換器，相線應接“L1”端子上！
對于直流供電轉換器，應注意到電線電阻與電源電壓有關，一般在24V供電電纜電阻不應大
于10Ω。電源線的電阻值由導線的長度和截面決定。
轉換器殼體必須接地！接線端子PE應采用不小于1.6mm2接地銅線接大地。接地電阻值
應不大于10Ω。
4、電流輸出線

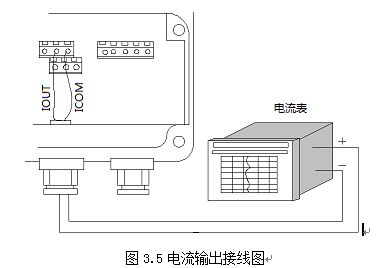

使用電流輸出線（4-20mA）時，應注意到導線的電阻與負載電阻之和不得大于750Ω。電流
輸出接線見圖3.5。

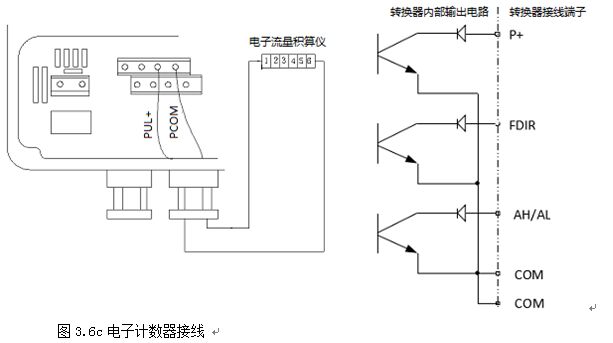

5、頻率(脈沖)、上下限報警、流向標示等輸出均為集電*開路的電平輸出信號。

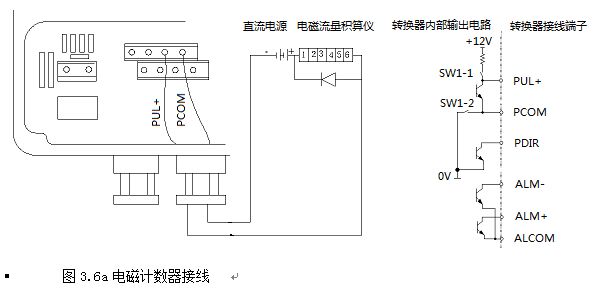

它們需要外接供電電源和負載，見圖3.6b、3.6d。使用感性負載時，應如圖3.6a所示加續流二*管。
頻率輸出（脈沖輸出）推薦使用外供電源！若使用內部+12V電源，分體轉換器DIP開關SW1的兩個開關均應撥在“ON”位置。（參閱圖3.3a;3.6b）

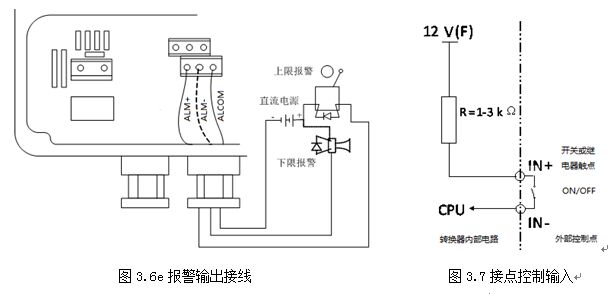

6、外部控制接點輸入（IN+、IN-）由開關或繼電器觸點ON/OFF控制，見圖3.7。
注意，接點間電阻應小于5Ω。
