靜壓差液位計量程計算方法
點擊次數：3419 發布時間：2021-08-03 01:12:18
靜壓差液位計量程怎么計算
根據被測液體的密度
液面*高、*低的高度
計算：正壓室的*大壓力P+
負壓室的*大壓力P-
差壓液位計的測量范圍是P-~P+
量程是ΔP=P+－P-。
靜壓差液位計怎么遷移和設置
正常情況下，差壓變送器一般不需要進行遷移處理。但在實際應用過程中，由于要考慮維護、安裝等環節，便于使用過程中的操作，就會導致取壓點與儀表之間存在水平差異。因此，為了靜壓差液位計測量準確，那么就要進行遷移處理。
靜壓差液位計的零點遷移一般分為三類，一類是正遷移、一類是負遷移、一類是無遷移。這里所指的零點遷移，就是儀表在測量時為了保證其基本量的實效性，進而以靜壓差液位計測量起點為基準，來實施一種數值改變保障措施，改變的數值只是上下限數值，并沒有改變其測量量程。

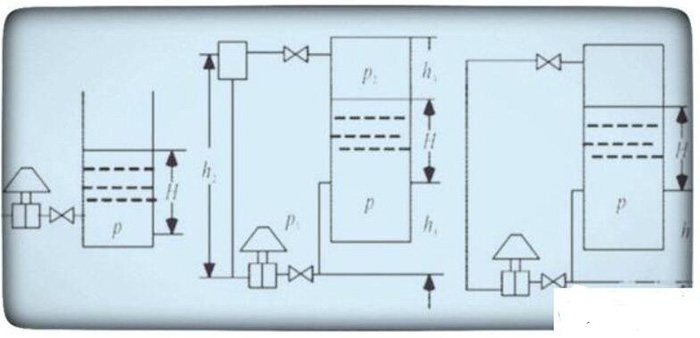

上圖中是靜壓差液位計的三類零點遷移，從左到右分別是無遷移、負遷移、正遷移。
假如一個儲水箱的液位高度為0-100mm，當液位高度為零時差壓為0，當液位高度為100mm時差壓9.8kpa。因此，假如安裝位置與取壓點是水平位置，那就是無遷移，差壓變送器設置量程時為0～9.8kpa。
要是靜壓差液位計安裝位置與取壓點未在同一水平位置，計算出的壓差小于零為負遷移，差壓大于零為正遷移。
當算出的差壓小于零時，△P＝ρgH-△hρog＝9.8-△hρog＜0。當液位高度為零時輸出信號低于4mA，當液位高度為100mm時輸出信號低于20mA。因此將靜壓差液位計進行負遷移，就能恢復4-20mA的標準信號輸出。此時靜壓差液位計的量程下限不在是0而是-△hρog，量程上限9.8-△hρog，即靜壓差液位計的測量范圍設置為-△hρog~9.8-△hρog。
當算出壓差壓大于零時，△P＝ρgH+△hρog＝9.8+△hρog＞0。當液位高度為零時輸出信號高于4mA，當液位高度為100mm時輸出信號高于20mA。因此靜壓差液位計進行正遷移，就能恢復4-20mA的標準信號輸出。此時靜壓差液位計的量程下限不是0而是△hρog，量程上限是△P＝9.8+△hρog，即靜壓差液位計的測量范圍設置為△hρog~9.8+△hρog。
靜壓差液位計在進行正負遷移時，只改變上下限數值，其量程是不變動的。由上述可知，若靜壓差液位計需要進行正遷移而沒有進行，造成輸出信號偏高，若靜壓差液位計需要進行負遷移而沒有進行，造成輸出信號偏低。
